Procedimento 1: Ligando a máquina

OBS: SEMPRE AO LIGAR A MÁQUINA DE IMPRESSÃO, APERTE O BOTÃO CLEANING QUE TEM NA MÁQUINA, PARA ELA FAZER A LIMPEZA DOS BICOS

Siga os passos no carrossel para ligar a máquina corretamente.

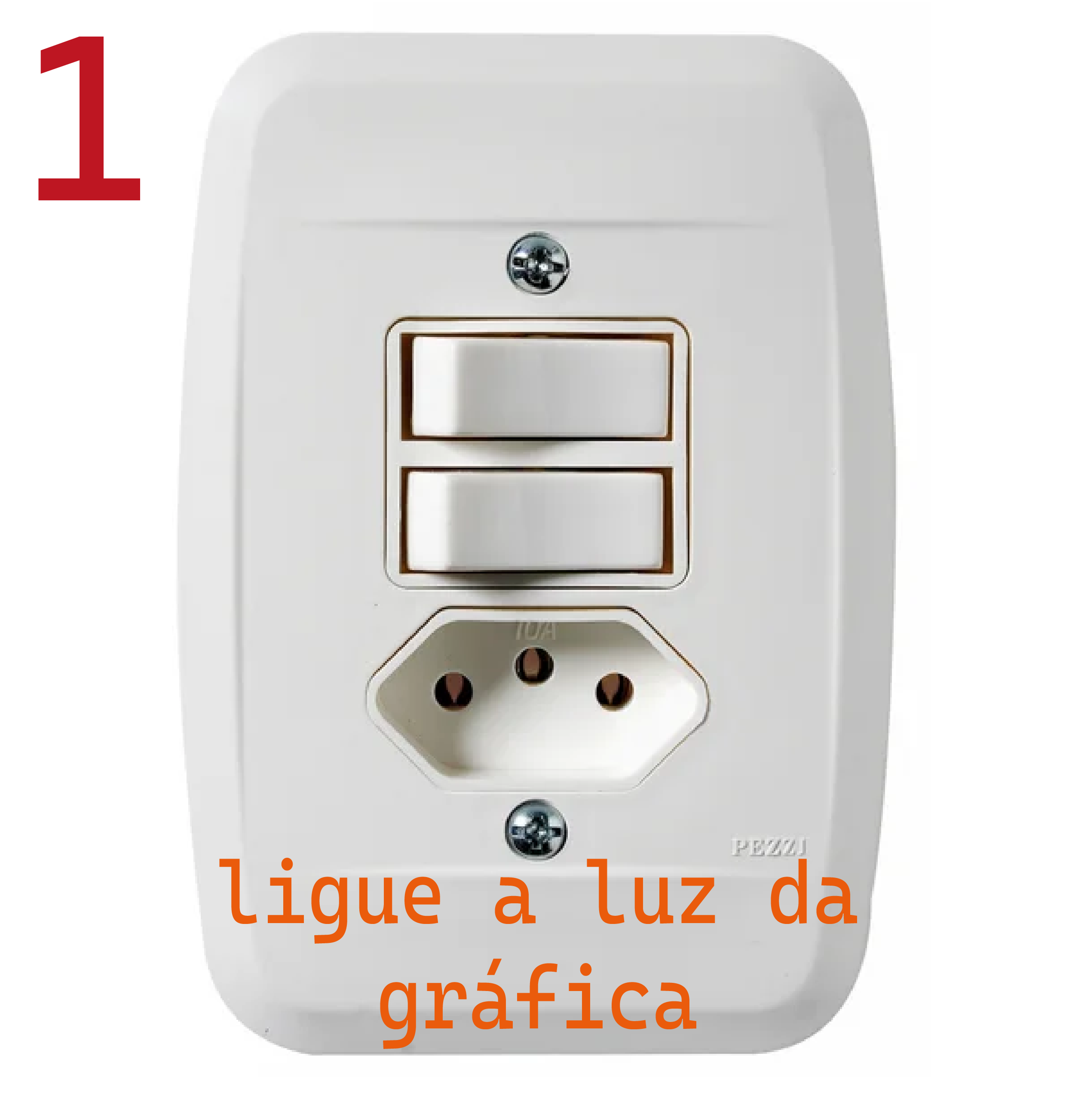

Ligue a luz da gráfica

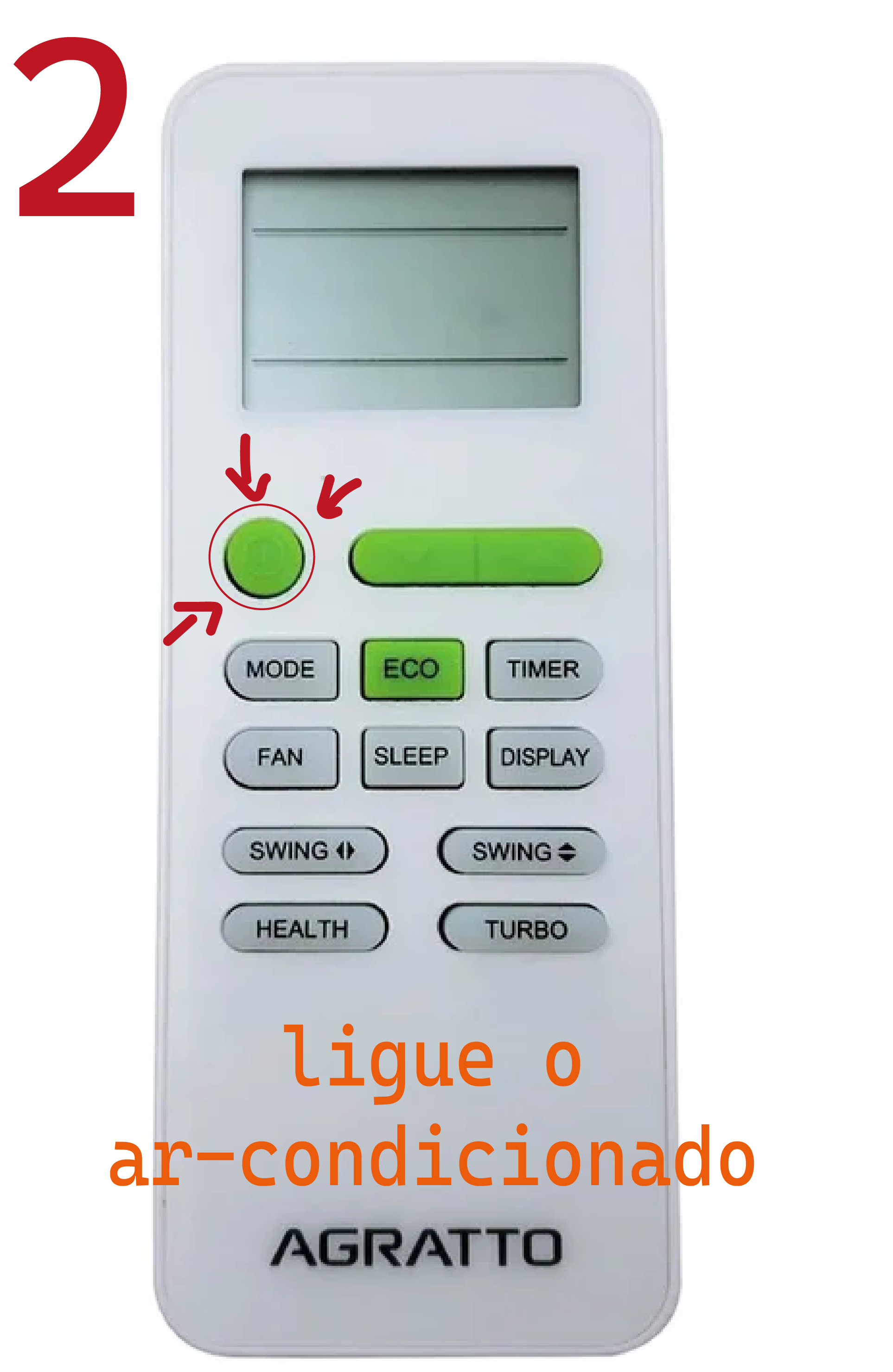

ligue o ar-condicionado

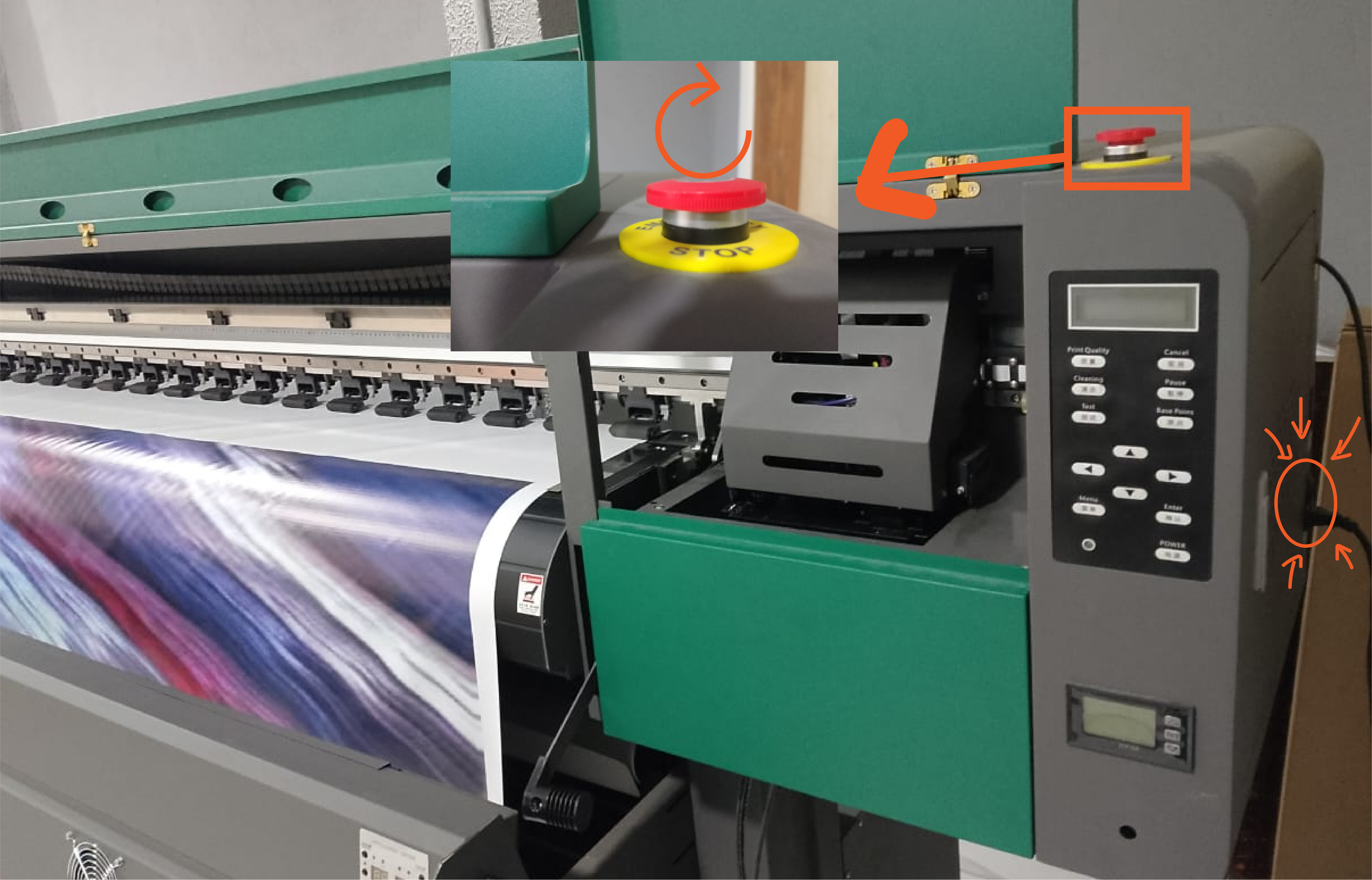

ligue a máquina, o botão fica aonde está mostrando na imagem

Caso fique uma luz vermelha no botão, mas a máquina não ligue, é necessário girar o botão de emergência no sentido horário para assim a máquina ligar

Caso a máquina não ligue nesses passos, verifique se ela está conectada a energia ou comunique o seu supervisor

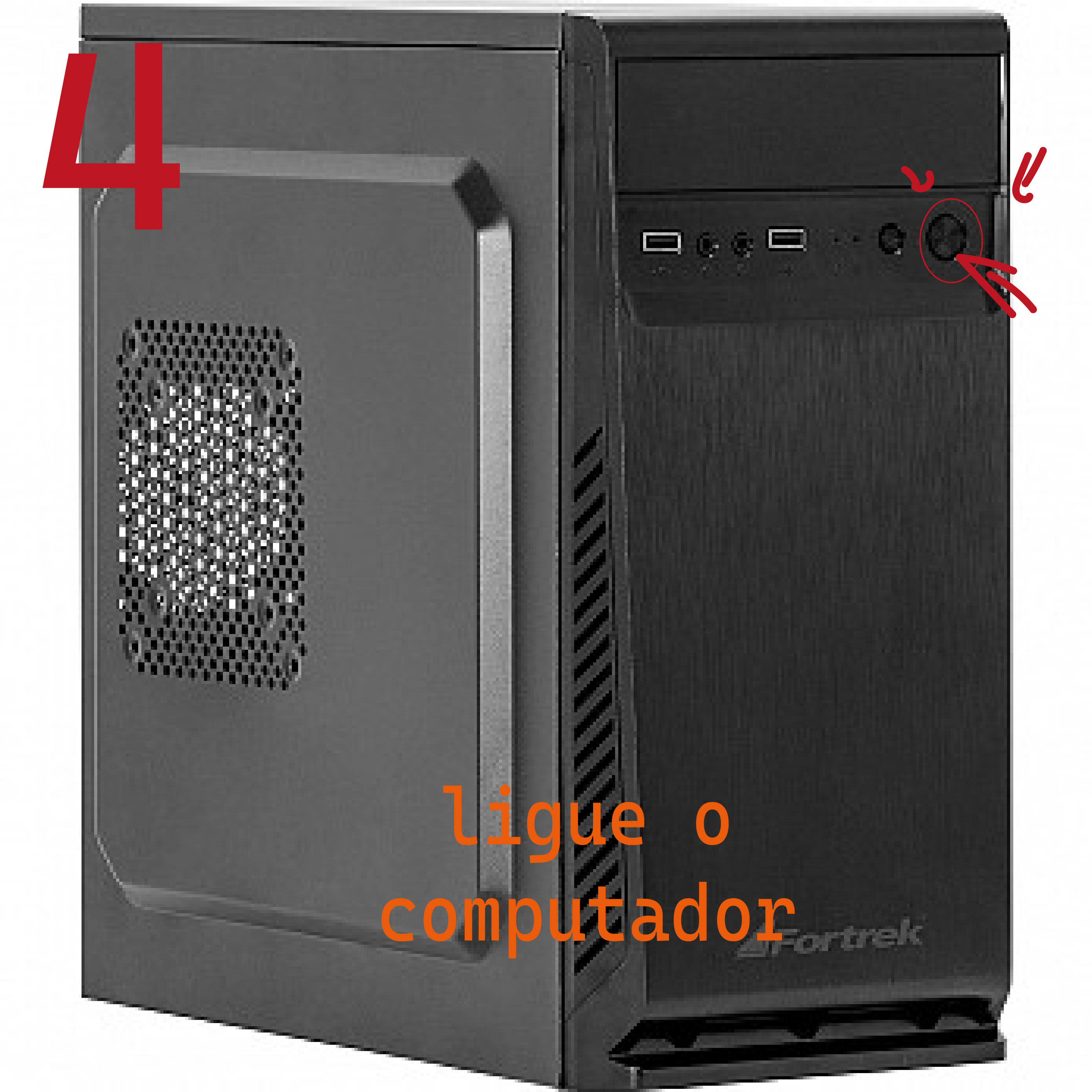

ligue o computador

1

Procedimento 2: Tratamento do Arquivo

Siga os passos para preparar o arquivo no software e enviar para a impressão.

Passo 1: Abrir o arquivo no software RIP

Abra o aplicativo COREL DRAW

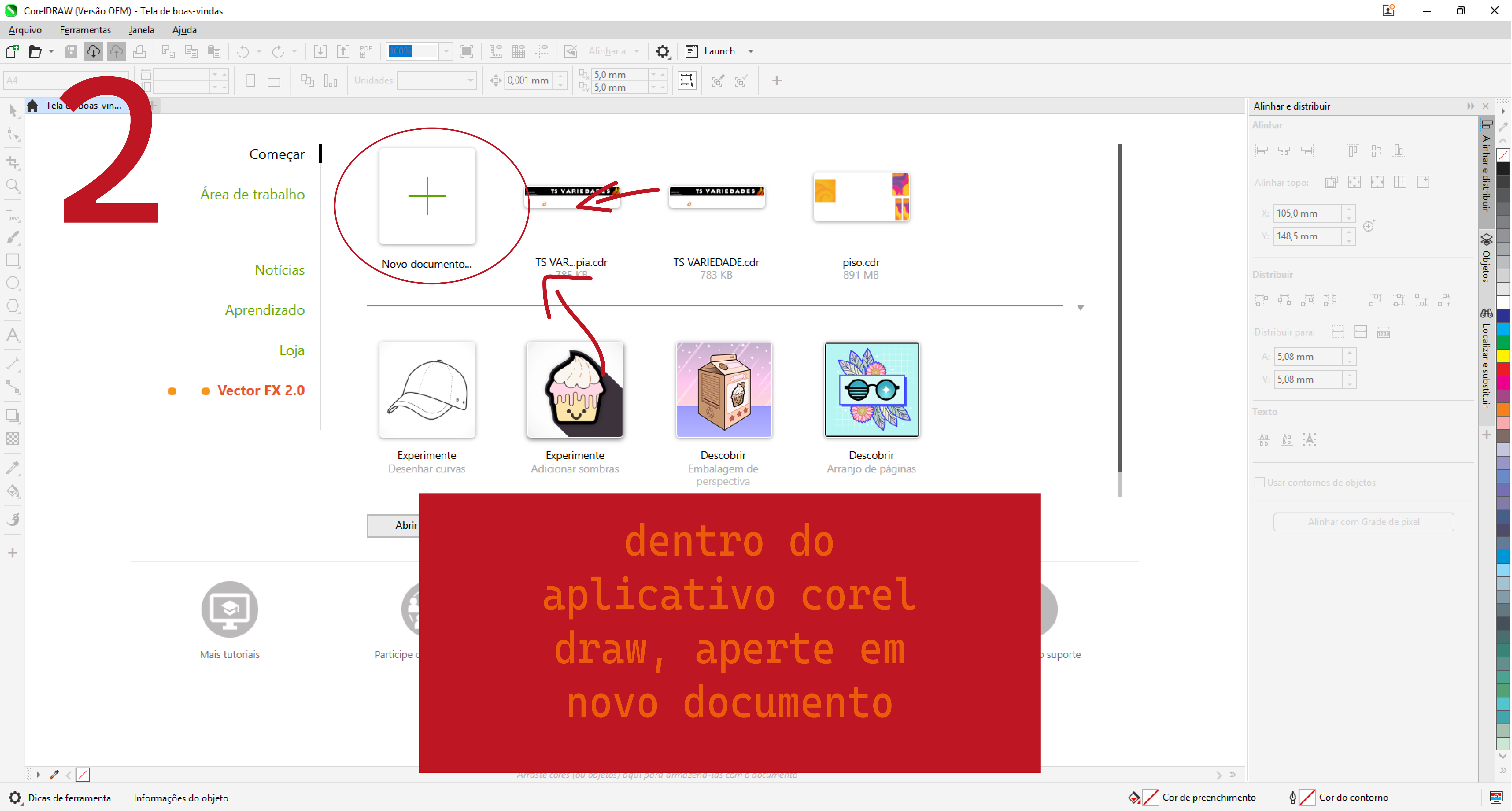

Passo 2: Verificar as medidas do arquivo

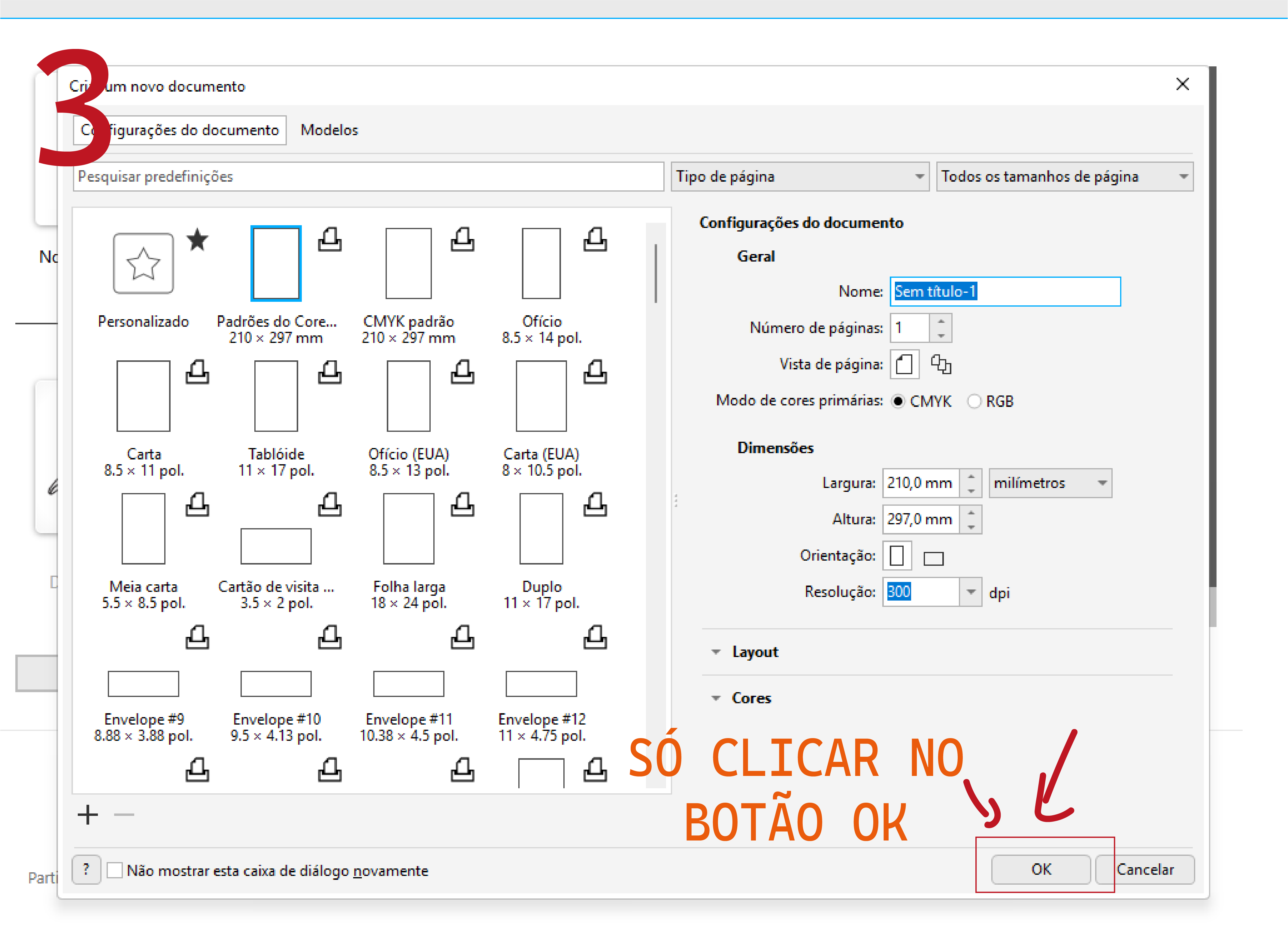

Clique em novo documento

Clique em OK

Passo 4: Selecionar o Perfil de Cor (ICC)

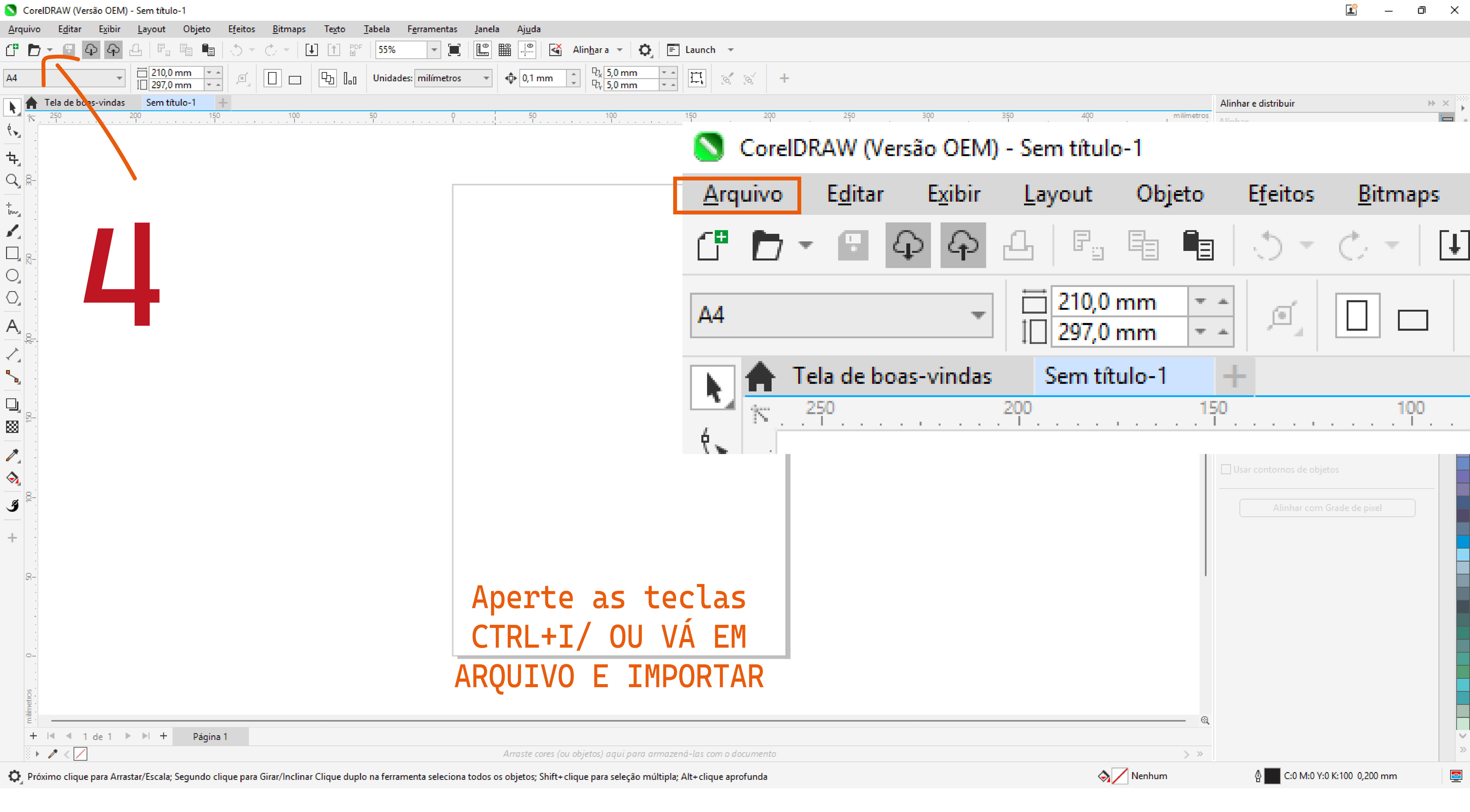

Agora aperte as teclas CTRL+I ou vá em arquivo e importar

Passo 5: Configurar a qualidade (passes)

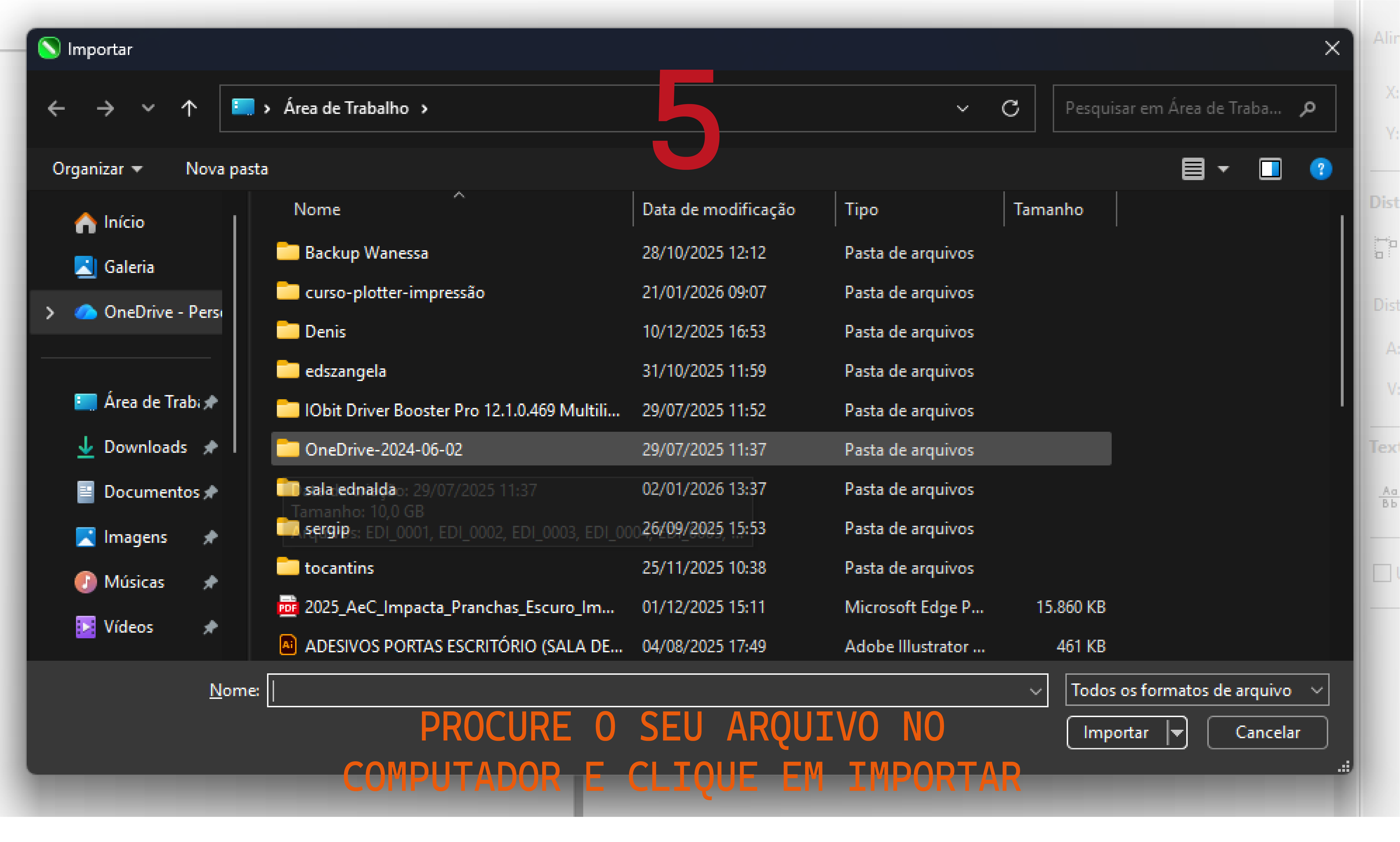

Procure o arquivo no seu computador clique em importar

DEFINA O TAMANHO DA IMAGEM, CASO A IMAGEM FIQUE ESTICADA, COMUNIQUE AO SEU SUPERIOR OU A QUEM LHE ENVIOU A IMAGEM.

Caso não esteja ficando com tamanho que você quer, isso significa que o cadeado está fechado, impossibilitando a mudança da medida da imagem.

Para resolver, bastar selecionar a imagem e clicar no quadrado que fica ao lado de onde você ajusta a imagem. Caso não apareça o cadeado, significa que a imagem não está selecionada, certifique-se que a imagem esteja com uns quadrados pretos em volta dela, como mostra na imagem acima.

Passo 7: Enviar o trabalho para a plotter

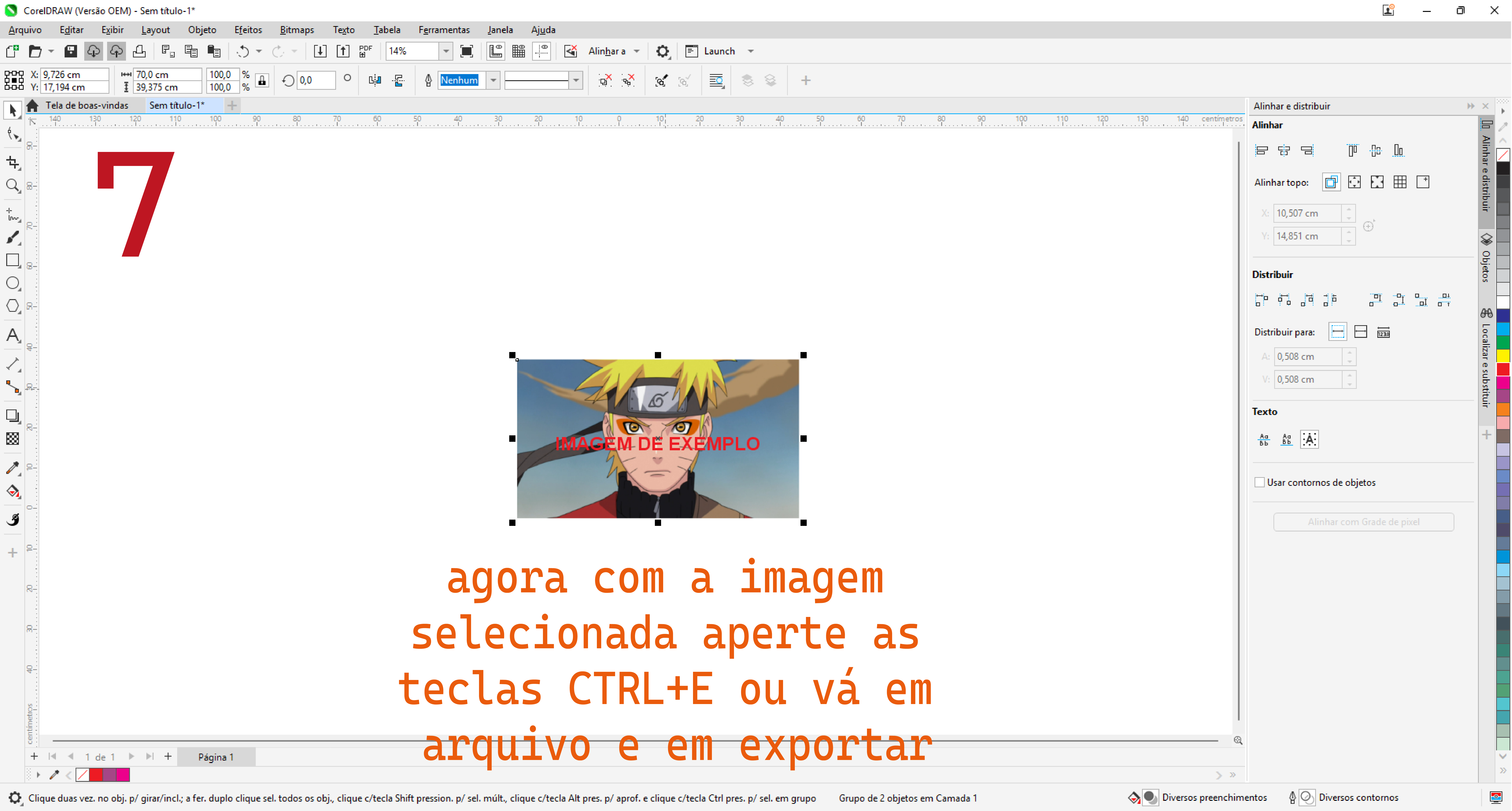

Agora com a imagem selecionada, aperte as teclas CTRL+E ou vá em arquivo e clique exportar

Passo 8: Confirmar e iniciar no painel da máquina

1

Procedimento 3: Jogar o arquivo para impressão na máquina

Sempre tenha os aplicativos PRINTEXP E O FLEXIPRINT ABERTOS PARA NÃO OCORRER NENHUM ERRO DE CONECTIVIDADE

Sempre mantenha esses dois aplicativos abertos no seu computador

Passo 2: Limpeza de Cabeças (Head Cleaning)

Abra o aplicativo EXPPRINT o aplicativo colorido, e apenas vá em SETTING, vá na opção MARGIN SETTING. é apenas essa opção que você precisa para imprimir, isso é a margin de onde irá começar o seu desenho. Ajuste ela corretamente, de acordo com a métrica que fica na máquina.

Ou você também pode utilizar o botão da máquina BASE POINTS para definir onde o desenho vai começar

Passo 3: Limpeza da Estação de Limpeza (Cap Station)

Abra o aplicativo FLEXIPRINT o aplicativo roxo, e clique em trabalho

Passo 4: Verificar níveis de tinta e descarte

Aqui você procura o arquivo que você exportou lá do COREL DRAW Só clicar em adicionar

Para saber se o seu arquivo está selecionado, verifique se o arquivo está com a cor azul, se estiver, significa que está selecionado, senão estiver selecionado, basta apenas da um clique no arquivo

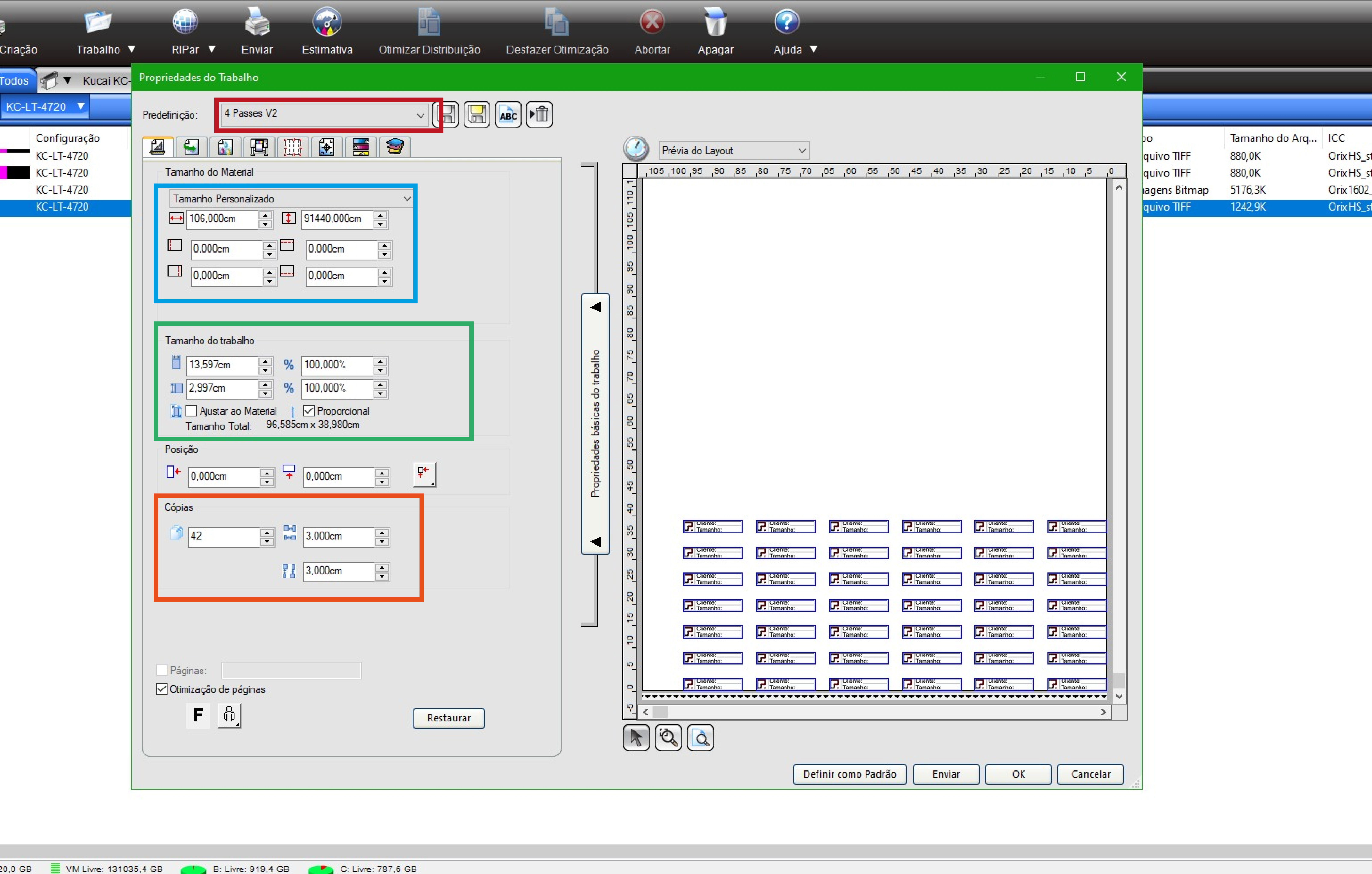

O quadrado vermelho você só vai usar dois, ou o 4 passes v2 ou 6 passes v2. O quadrado azul onde mostra na imagem, ali você colocar o tamanho do seu material, exemplo, se o tamanho do adesivo é 106cm, você coloca 106cm, se for lona é outro e assim por diante. O quadrado verde ali você define o tamanho do seu trabalho, ali nem precisa mexer, porque você já fez isso no COREL DRAW. O quadrado laranja, ali você define questão de posição e se você quer alguma cópia e etc, geralmente você nem mexe também. Já na ultima opção você define a rotação da imagem, se você quer a imagem em modo retrato ou em modo paisagem. Depois de configurar tudo, basta clicar em OK.

Agora com o arquivo que você configurou, basta clicar no botão ripar

Agora para enviar o arquivo para a máquina, BASTA CLICAR NO BOTÃO DE ENVIAR E PRONTO
